Ciro Mazzoni Loop Stealth Loop Magnetic Loop Antenne

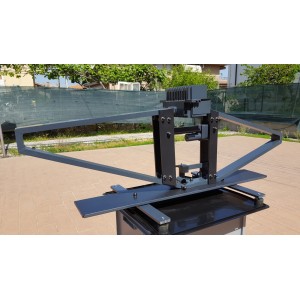

Ciro Mazzoni Boucle de boucle furtive boucle magnétique-0

Ciro Mazzoni Loop Stealth Loop Magnetic Loop Antenne

Donnez votre avis

1 301,83 €

La boucle furtive de Ciro Mazzoni a été conçue pour fournir une antenne efficace aux utilisateurs avec un espace limité. L'un des objectifs était de construire une antenne qui n'était pas immédiatement reconnaissable comme une antenne. La boucle furtive couvre une gamme de fréquences de 6,6 à 29,8 MHz (de 45 à 10 m), la puissance maximale est de 125 W CW. Comparé à un dipôle à mousse complet idéalement monté, l'antenne a un gain de signal d'environ 4 dB de moins à 40 m et environ 0,3 dB moins sur 10 m. La bande utilisable qui peut être utilisée sans résintation est d'environ 5 kHz sur 40 ME 25 kHz sur 10 m. Habituellement, un SWR 1,3: 1 ou mieux est obtenu. {

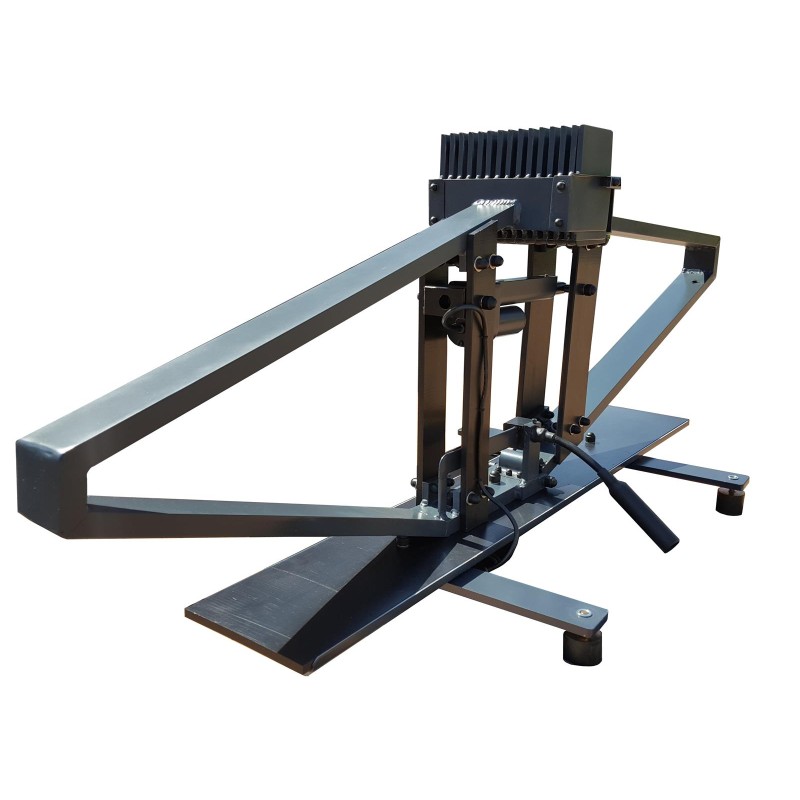

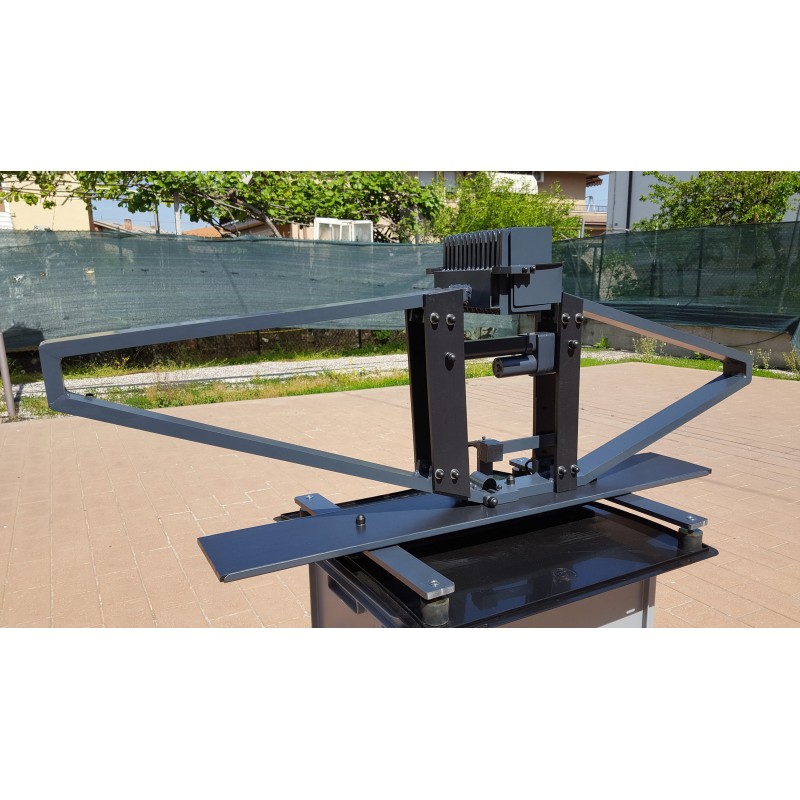

La construction de la boucle furtive suit le même principe que les boucles "bébé" et "MIDI" bien connues de Ciro Mazzoni: un côté de la boucle est fixé, l'autre côté se déplace avec un moteur steppe autour d'un joint. Les deux demi-extrémités avec des plaques de condenseur imbriqué sur le côté supérieur, forment le condenseur de réglage du circuit magnétique. Les deux côtés de la boucle sont connectés à une bande en acier très grande et flexible qui est connectée au cadre avec plusieurs vis pour la meilleure conductivité et la plus faible résistance. La circonférence de la boucle furtive est d'environ 282 cm, seulement légèrement inférieure à celle du cycle bébé. La taille du cycle est de 137 x 50 x 26 cm, le poids est d'env. 10 kg. Le cadre du cycle est payé professionnellement par des tuyaux en aluminium de 60 x 20 mm de large. {

Modèle de boucle furtive

Le schéma directionnel de la boucle est légèrement directionnel à très bas coins d'élévation et selon la fréquence. Aux plus grands angles d'élévation, le modèle devient presque rond et sans valeurs nulles. Dans l'ensemble, le modèle influence également la position et la conductivité du sol sous l'antenne. Le circuit ne doit être utilisé qu'à l'extérieur, pas à l'intérieur d'un bâtiment. L'espace minimum pour toutes les structures solides doit être d'environ 2 m sur les côtés et au-dessus de l'antenne. Les structures solides sont des murs, des toits, des garde-corps, etc. Le positionnement de la furtivité est très flexible: vous pouvez le placer à la fois sur le sol et sur le toit d'une voiture, sur un balcon ou un jardin,Tout peut être tant que le minimum est obtenu un jeu latéral / le haut de 2 m.

Pour le fonctionnement, un câble de commande à deux câbles est nécessaire ainsi que le câble coaxial. Le câble de 5 m avec connecteur est inclus. Dans le cas où un câble plus long est nécessaire, vous pouvez prolonger la longueur fournie ou monter le connecteur sur un autre câble. L'unité de réglage automatique (ATU 2.0) inclue dans le cadre de l'unité de réglage automatique (Atu 2.0). Accessoires. Ce contrôleur offre la possibilité de suivre automatiquement la radiofréquence par le contrôle des chats. En mode semi-automatique, il est possible d'insérer la fréquence sur un clavier. Le processus de réglage nécessite entre 4 et 10 secondes, selon le changement de fréquence.
