RM Italy MLA-400 amplificatore lineare hf 400W 160-10m

RM Italy MLA-400 amplificatore lineare hf 400W  160-10m per tutte le bande in onde corte da 160 m a 10 m, con fino a 400 W di potenza RF in uscita. È adatto sia alle stazioni fisse sia a quelle mobili e completa ricetrasmettitori da 100 W così come apparati di potenza inferiore. Lo stadio finale impiega quattro transistor RF in due push-pull paralleli (classe AB); un microprocessore supervisiona il funzionamento e protegge la finale.

Un banco di sei filtri passa-basso assicura emissioni pulite. Il filtro corretto può essere selezionato automaticamente dalla RF in ingresso; se è stata scelta manualmente una sezione errata, l’unità la corregge alla prima portante. Questo sopprime efficacemente le armoniche e semplifica i cambi di banda.

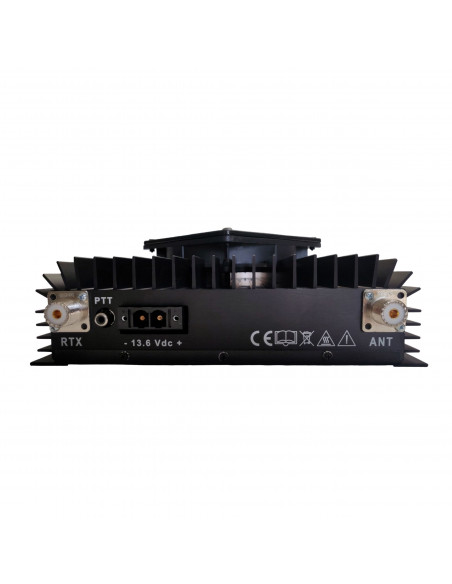

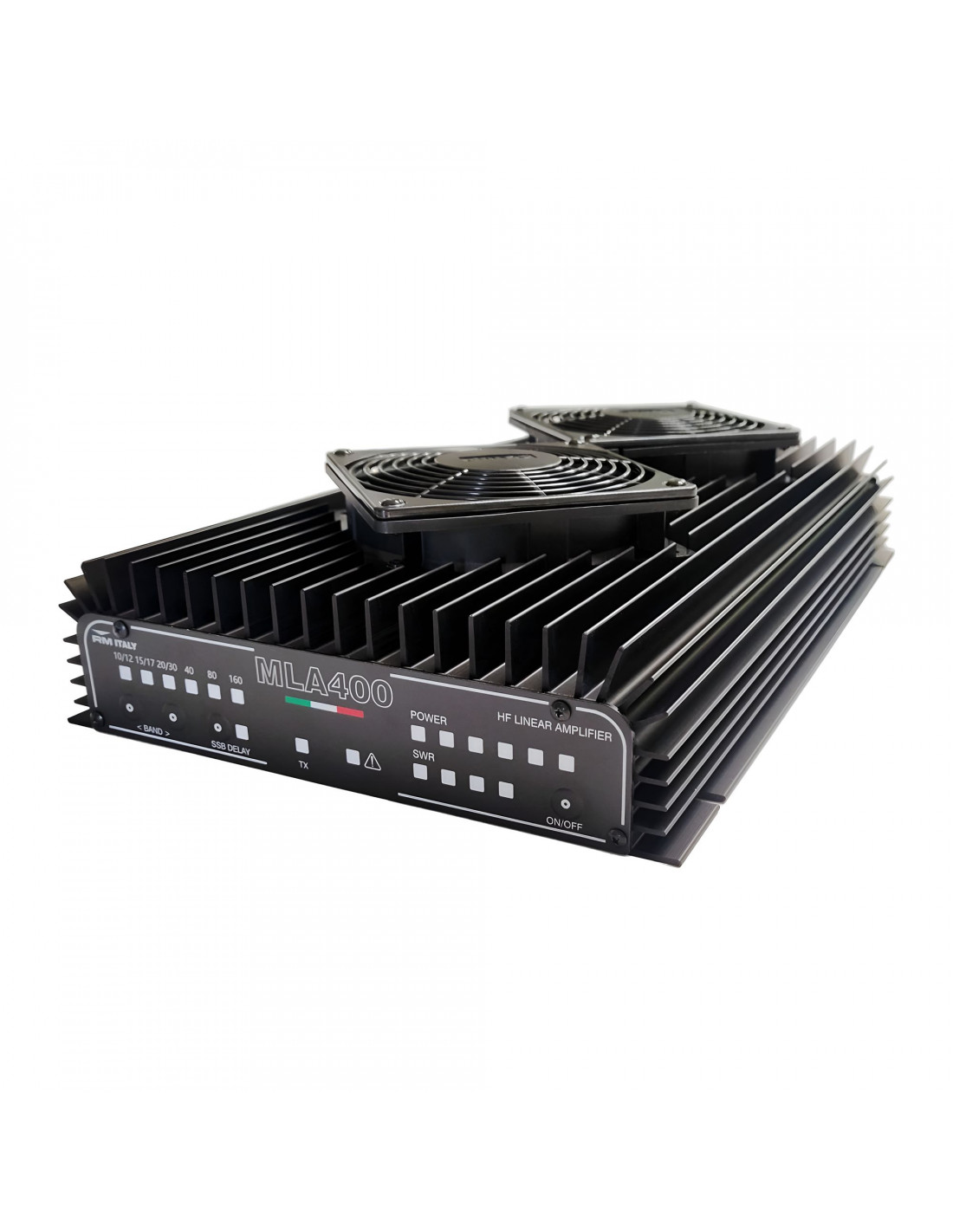

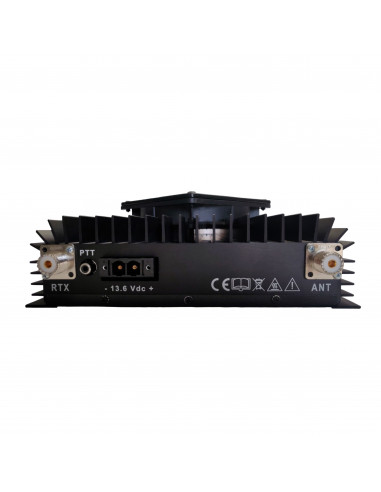

L’uso è semplice: la VOX a rilevamento RF può attivare l’amplificatore automaticamente, oppure si utilizza il PTT classico (RCA, attivo basso). Indicatori a barre LED sul frontale mostrano la potenza d’uscita e lo SWR (ROS) dell’antenna; un ritardo SSB selezionabile supporta l’uso in VOX. Ingresso/uscita RF su SO-239.

Potenza e pilotaggio. Per arrivare fino a 400 W, servono tipicamente 25–35 W di pilotaggio a seconda della banda; 35 W è il massimo consentito. In bypass (amplificatore spento) possono transitare fino a 50 W.

Modi & duty cycle. Supporta SSB, CW, AM, FM, SSTV e modi dati; per i DATA sono previsti metodi a banda stretta. Con FM e dati ad alto duty cycle mantenere trasmissioni moderate e garantire una buona ventilazione; la protezione termica interviene e riprende dopo il raffreddamento.

Adattamento & ATU. Un buon SWR (ROS) migliora rendimento e margine termico. Obiettivi: 1,1:1 ideale, ≤ 2,0:1 accettabile; da circa 2,5:1 interviene la protezione. Effettuare la sintonia dell’antenna con l’amplificatore spento e bassa potenza del RTX; dopo la taratura, porre gli accordatori automatici in standby per evitare ri-sintonie in trasmissione.

Alimentazione. Per la massima potenza servono 13,6 V con ≥ 70 A continui. Cavi corti con sezione ≥ 6 mm²; in mobile collegarsi direttamente alla batteria di avviamento. Sottotensione o corrente insufficiente riducono la potenza e possono peggiorare la pulizia del segnale.

Protezione. Il controller monitora potenza in/out, SWR (ROS), temperatura e fuori banda; i guasti sono segnalati da LED e sequenze acustiche e registrati internamente.

In sintesi. Amplificatore HF compatto per 1,8–30 MHz con filtraggio efficace, utilizzo lineare (RF-VOX o PTT), buona riserva di potenza e protezioni complete—ideale per l’uso quotidiano in stazione.
