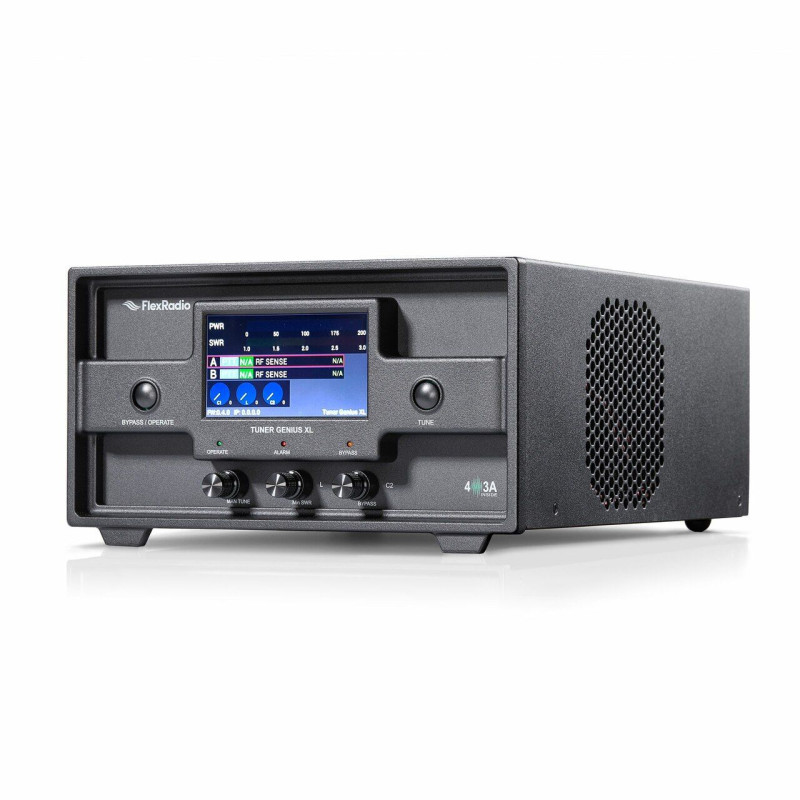

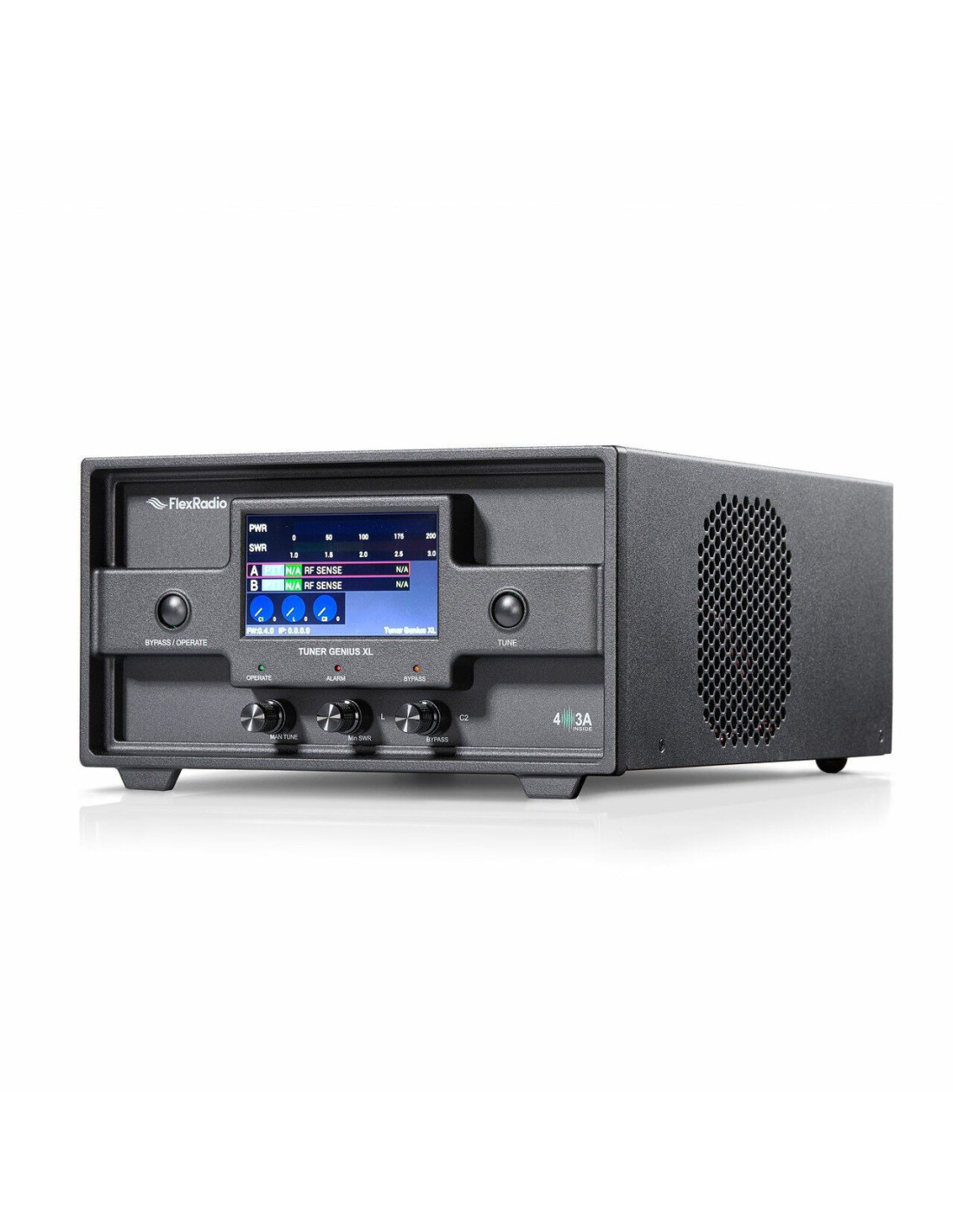

FlexRadio Tuner Genius Accordatore automatico hf 2 kw

Il Tuner Genius XL è un accordatore d'antenna completamente automatico per alta potenza e per qualsiasi ricetrasmettitore. La potenza massima di trasmissione è di 2000 W PEP (6m: 1500 W). La sintonizzazione avviene con una potenza ridotta da un minimo di 10 a un massimo di 200 watt. L'accordatore abbina automaticamente le antenne con un SWR fino a 1:10. Per le antenne con SWR sfavorevole, la potenza di trasmissione deve essere ridotta, vedi tabella. Una volta che le combinazioni L/C sono state trovate, vengono memorizzate, quindi il tempo di sintonizzazione per le frequenze conosciute è solo 20 ms. Con frequenze sconosciute, la sintonizzazione può richiedere tra i 2 e i 12 secondi.

Vari dispositivi di protezione facilitano il funzionamento e prevengono danni al Tuner Genius. Per esempio, avverte di una potenza di pilotaggio troppo bassa, di segnali al di fuori della gamma di frequenza consentita, di un SWR troppo alto e di una potenza troppo elevata. Il display LC a colori da 4,5" mostra lo stato di funzionamento e l'operazione (display touch). I controlli del pannello frontale permettono anche la sintonizzazione manuale o la commutazione dell'antenna.

È disponibile un'ampia gamma di opzioni di controllo remoto. Una connessione LAN assicura un'integrazione molto facile nella propria stazione, per esempio quando si usano ricetrasmettitori della serie FlexRadio FR-6000, anche insieme all'amplificatore di potenza PowerGenius.
Altre interfacce come RS232 (seriale) o CI-V (Icom) o segnali di banda (pin to band) permettono l'uso del Tuner Genius con quasi tutti i ricetrasmettitori. Anche senza controllo CAT, il contatore di frequenza interno può automatizzare la maggior parte dei compiti.

Il Tuner Genius è alimentato con 12 - 16 VDC (max. 2A), tutti i connettori RF sono prese PL con isolamento in teflon.

Ci sono due versioni tra cui scegliere

• FR-TGXL-S2: SO2R (Síngle Op, 2 Radio) con una matrice di commutazione per due ricetrasmettitori e due antenne con selezione automatica dell'antenna.
• FR-TGXL-X3: per un ricetrasmettitore e tre antenne selezionate automaticamente o manualmente

• Questo eccezionale sintonizzatore della serie 'Signature' è stato sviluppato da 4O3A come parte della sua collaborazione con FlexRadio. Il sintonizzatore Genius è un abbinamento ideale per i ricetrasmettitori della serie Flex-6000, anche insieme al Power Genius PA. Tuttavia, il sintonizzatore può essere usato altrettanto facilmente con qualsiasi altro ricetrasmettitore.

  Grazie all'alto grado di automazione, la frenetica operazione di COntest è notevolmente semplificata. Il genius tuner è disponibile anche in versione "SO2R" (Single Op, 2 Radio). Qui, due ricetrasmettitori e due antenne possono essere collegati allo stesso tempo; la commutazione avviene tramite controllo remoto tramite interfaccia seriale LAN o segnali individuali dai ricetrasmettitori. In alternativa, l'accordatore è disponibile in una versione "1x3". in cui sono collegati un ricetrasmettitore e fino a tre antenne. Durante il funzionamento, viene selezionata l'una o l'altra antenna a seconda della banda.

  In generale, il funzionamento può essere completamente automatico; grazie alla grande varietà di interfacce, quasi tutte le marche di radio a onde corte possono essere utilizzate. In parallelo, il funzionamento manuale è ovviamente possibile in qualsiasi momento. Il display a sfioramento (LCD da 4,5 pollici) e i tre comandi rotativi assicurano un funzionamento chiaro del sintonizzatore Genius.

  L'ampia gamma di sintonia permette il funzionamento di antenne fino a un SWR di 10:1, ma in condizioni estreme solo con potenza ridotta.  A seconda della frequenza, sono possibili fino a 2000 W PEP anche con un mismatch fino a 5:1.


  FR-TGXL max. Power vs. SWR
