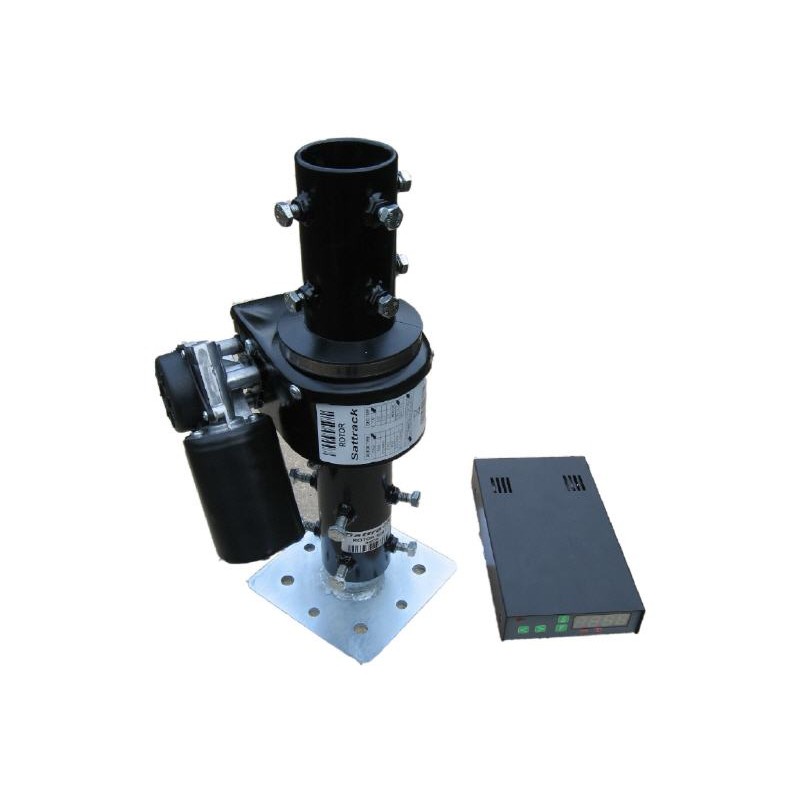

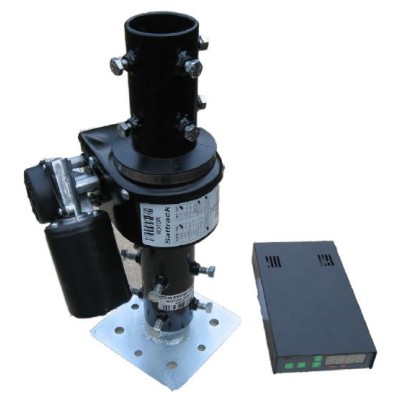

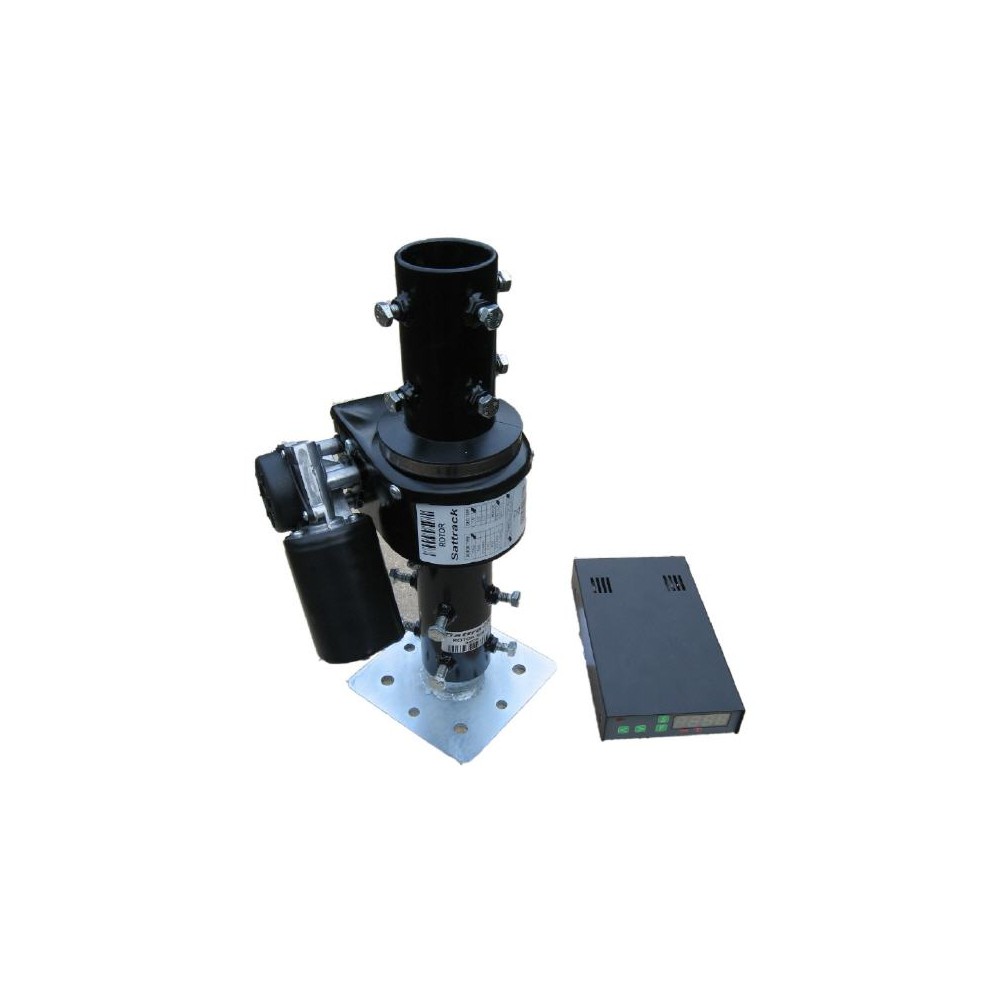

SPID RAU NOUVELLE GÉNÉRATION Rotor d'antenne

Rotors d'antenne SPID

Les rotors SPID sont de poids moyen dans la même classe que ceux du type HyGain TailTwister ou du type Yaesu G-1000/2800DXC me avec des fonctionnalités numériques avancées. La complexité mécanique est réduite au minimum grâce à l'utilisation d'un système à double roulement. La lecture de position est acquise par un interrupteur à lames magnétique solide, avec une résolution de 1 degré.

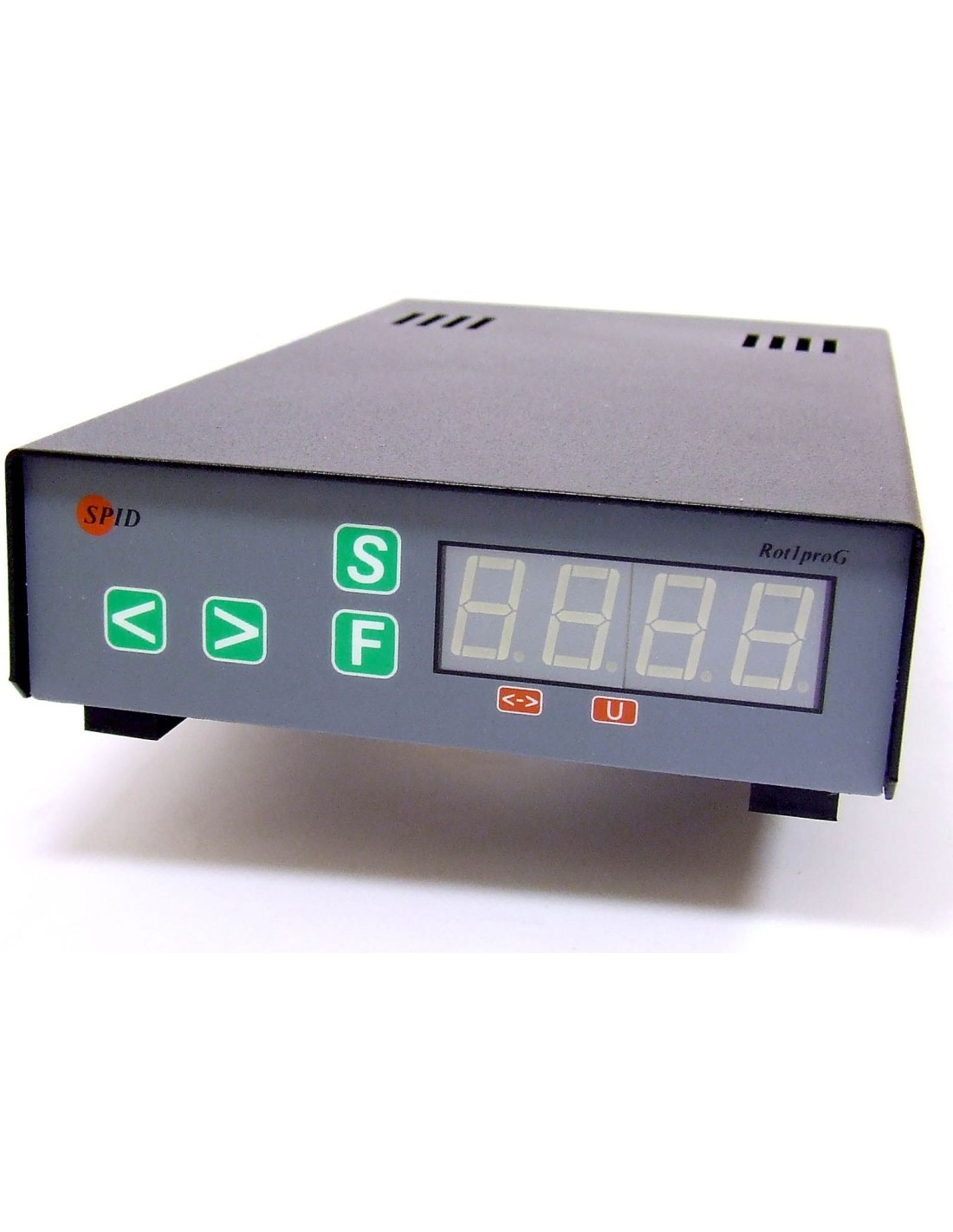

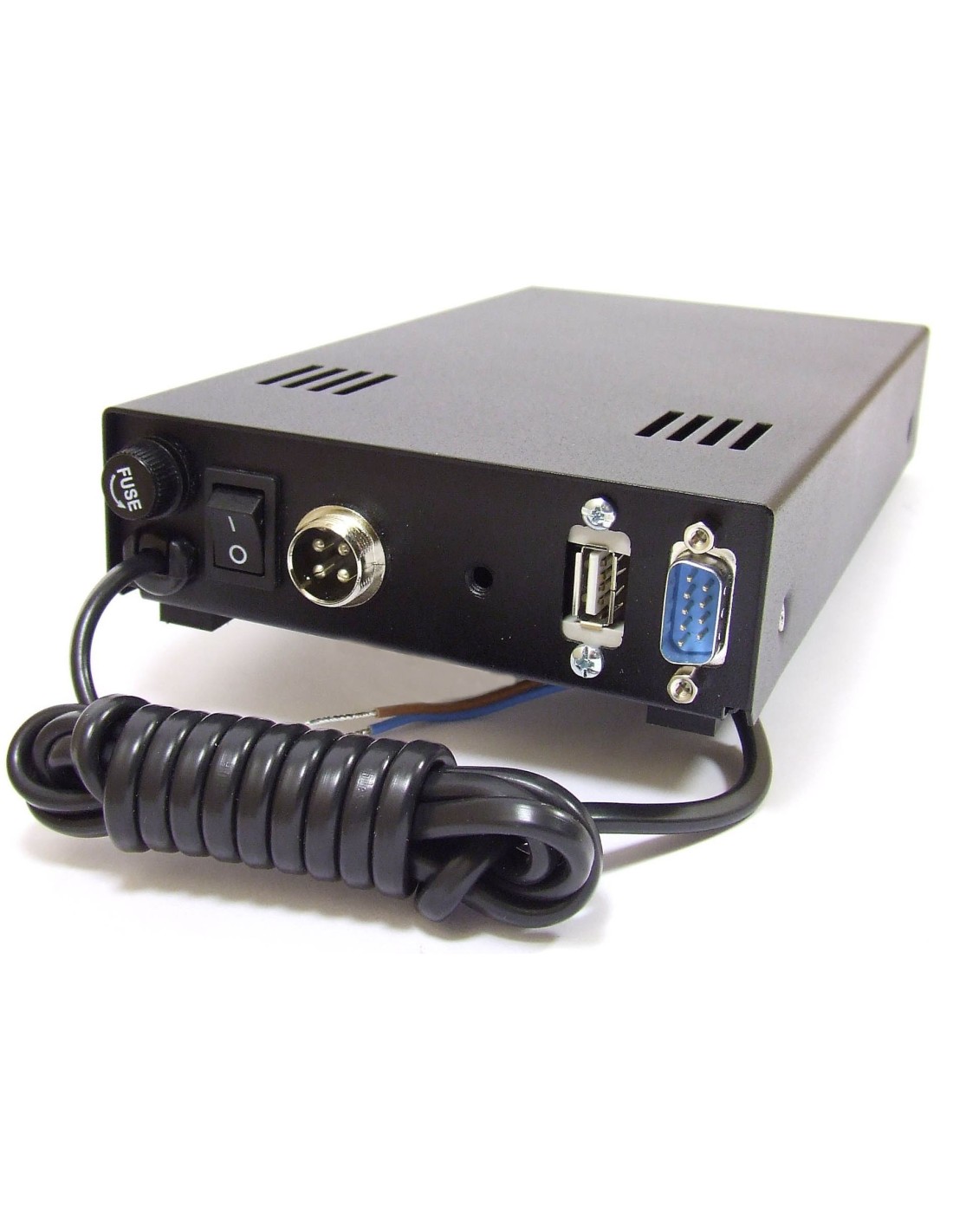

Le contrôleur est complété par plusieurs fonctionnalités, notamment une lecture numérique, un contrôle logiciel et une interface PC intégrée (USB). Il est capable d'émuler les rotors Hy-Gain, Yaesu et Orion et est compatible avec presque tous les logiciels. Les fonctionnalités du contrôleur le rendent facilement évolutif avec un plug-in PROM.

Les Rotors nécessitent une alimentation externe de 12... 24 V DC, il est également possible de l'alimenter en 12 V pour toute utilisation portable avec un couple réduit et une période de rotation plus longue.

La force de torsion est d'environ 350 Nm (3 200 lb-inch), avec une puissance de 24. Elle est nettement supérieure à celle de tout autre rotor de la même classe et dans la même gamme de prix

Les rotors BIG-RAK et BIG-RAS se caractérisent par un couple de rotation et de freinage très élevé et sont conçus pour être utilisés avec de grands systèmes d'antennes.

Grâce à la double vis sans fin et au même capteur magnétique que les modèles RAK/RAS, la version BIG a la même résolution de 1°.

Le nouveau rotor compact RAU est conçu pour les systèmes d'antennes plus petits pour VHF et micro-ondes.

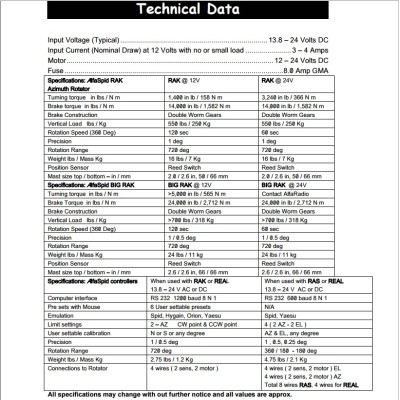

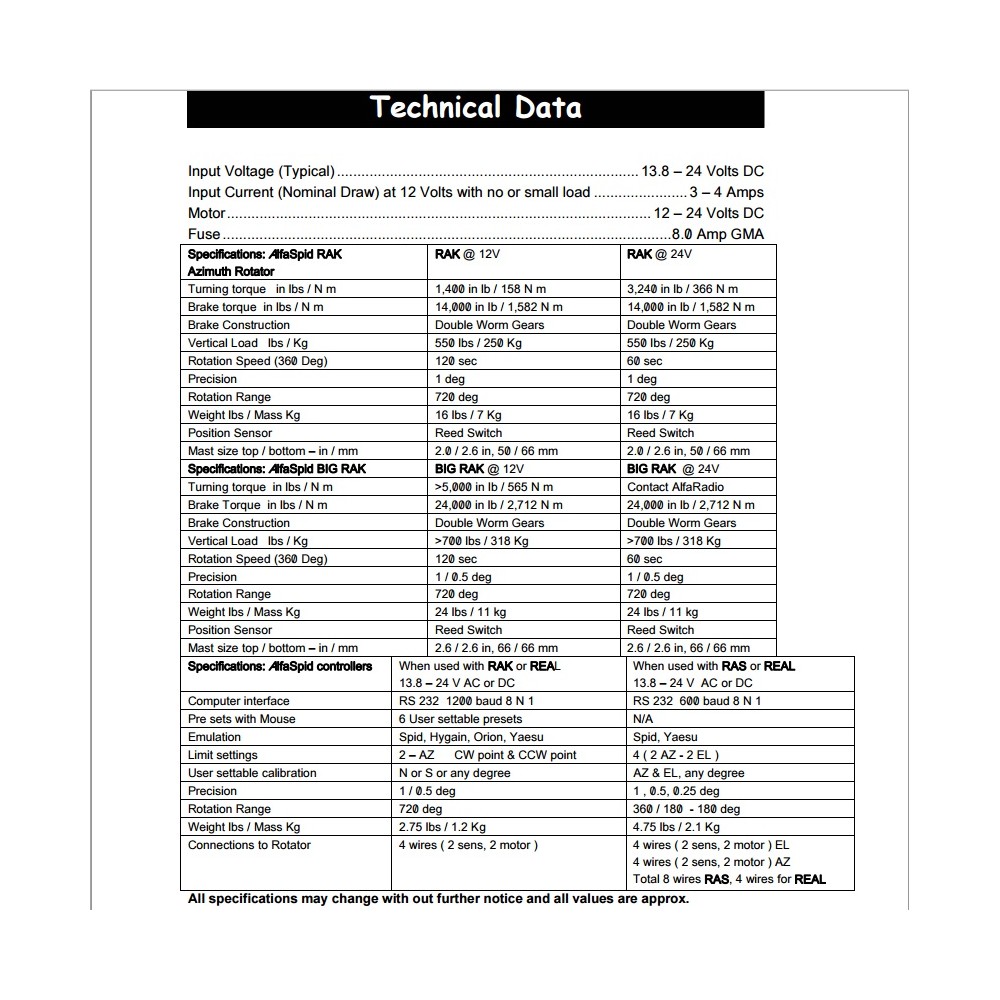

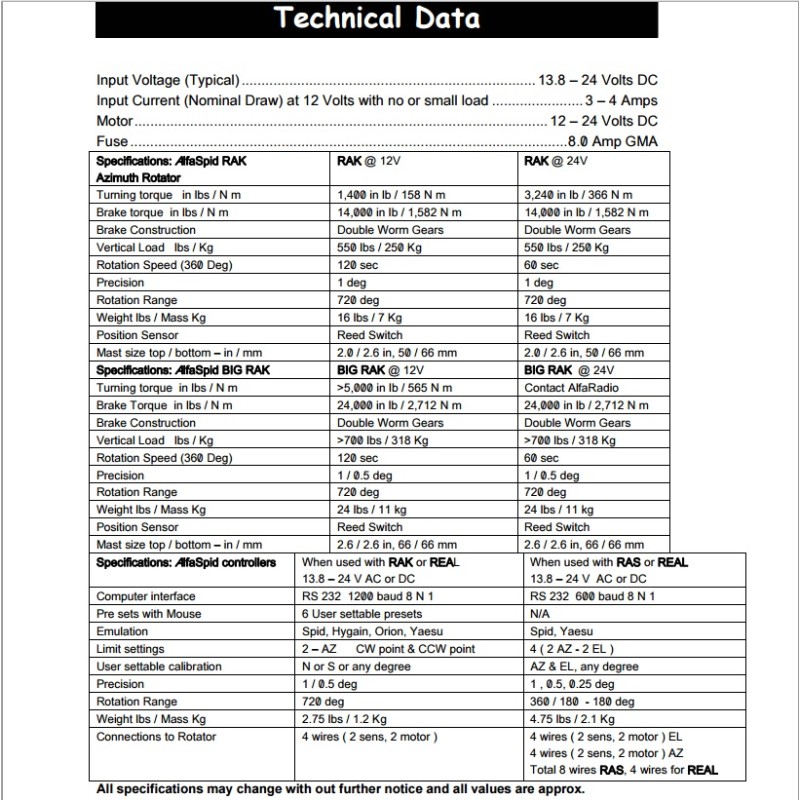

Spécifications techniques

• Basse tension – Moteur à couple élevé de 24 V CC (ou 12 V CC)

• Version 24/12 volts avec torsion (RAK/RAS) : 366/166 Nm

• Version 24/12 volts avec torsion (BIG-RAK/BIG-RAS) : 583/903 Nm

• Version 24/12 V, rotation à 360 degrés, période de rotation : 60/120 s.

• action d'auto-freinage silencieuse et puissante avec double réduction

• Utilisez des câbles à 4 conducteurs peu coûteux

• technologie de capteur de commutation scellé pour une fiabilité maximale et une résistance à l'environnement

• Définition à 1 degré - tolérance étroite pour un jeu minimal

• Fonctionnement possible à basse tension avec une alimentation de 12 volts (généralement 2 à 5 ampères), idéal pour le camping, les expéditions DX et les VHF/UHF

• Dimensionné pour les charges importantes lorsqu'il est monté sur une ferme

• Conçu pour les supports de mât de 50 mm (2")

• Ensembles d'adaptation également disponibles pour s'adapter à d'autres plates-formes de rotor

• Le câble coaxial peut passer par le centre du rotor, évitant ainsi la casse ou l'endommagement du câble.

• Manuel, automatique, numérisation et programmable

• Lecture numérique avec 1 degré de résolution

• Grand écran facile à lire avec LED vertes

• Interface ordinateur avec câble série, avec modes d'émulation Hygain, Yaesu et Orion

• Peut être remis à zéro dans n'importe quelle position pour corriger les erreurs d'installation ou le glissement de l'antenne

• Surcourse généreuse (±180°) avec limites électroniques

• Limites programmables idéales pour les applications à montage latéral

• Le petit panneau avant permettant de simplifier l'empilage de plusieurs unités occupe moins d'espace.

• Contrôle de la souris en option avec 6 préréglages programmables par l'utilisateur

Applicable pour les installations simples telles que les yagis ou d'autres antennes lourdes à ondes courtes. Les pièces mécaniques sont des mécanismes dentés en acier (comme indiqué sur la figure), qui garantissent un travail long et continu et une grande fiabilité. L'avantage est qu'ils peuvent être alignés, éliminant ainsi les glissements qui peuvent apparaître après une longue période d'utilisation. Les surfaces sont traitées avec des peintures anticorrosion.

[1] Force de torsion maximale et période de rotation en fonction de la tension (12 - 24 V).
