Duo Elad FDM

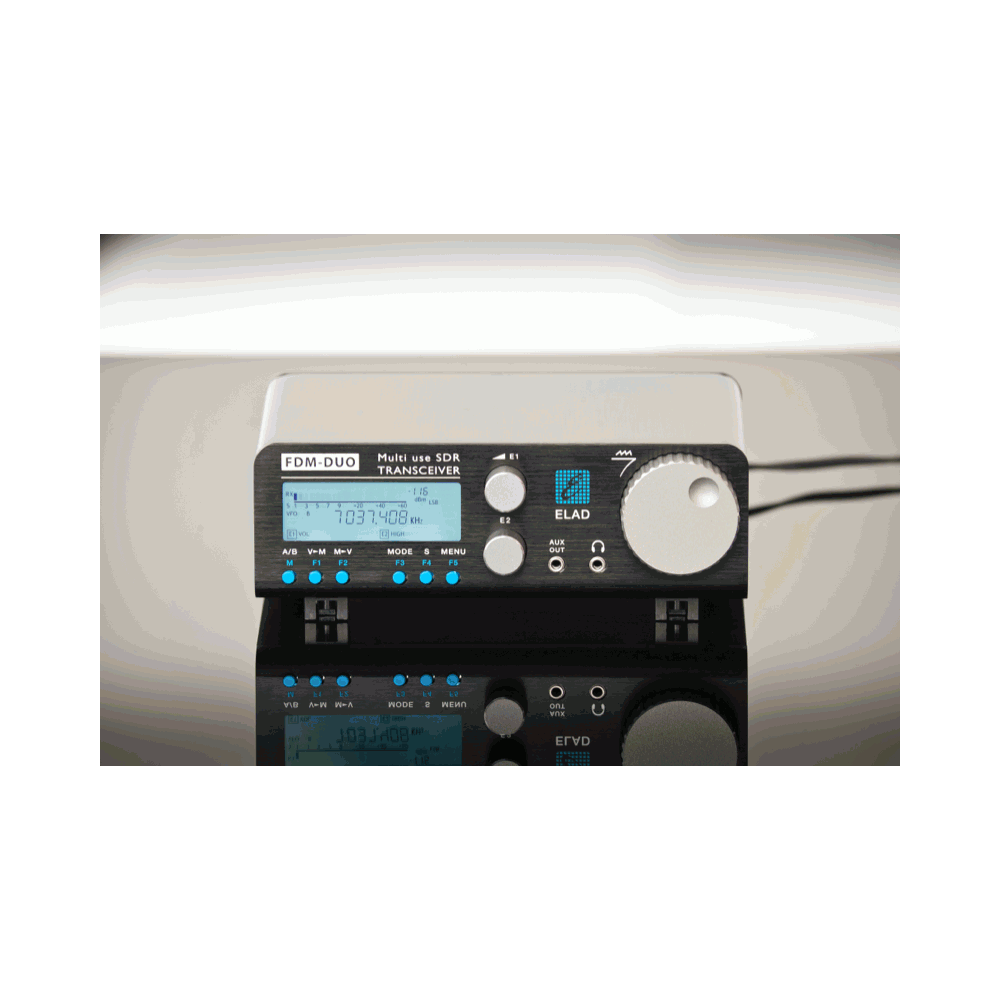

FDM-DUO est un émetteur-récepteur DSP qui offre la possibilité de fonctionner autonome tels que la radio traditionnelle ou connecté à un ordinateur personnel pour découvrir les possibilités offertes par SDR Technologies. {

{ stand-halo spécifique 6 juin 2014

rx:

Range Freqency: 10khz - 54mhz

{ Récepteur opérationnel d'échantillonnage direct @ 122.88mhz ADC: 16 bits ltc2165

{ ddc (convertisseur de bas numérique) FAMM de fpga xilinx Spartan.6 jusqu'à 192ksps

{ DDC, filtre et ARM démodist STM32F429 Mobile Microcontroller mobile

cw, lsb, usb, am

{ AM Filtre sélectionnable de 2500 à 6000Hz avec l'étape 500Hz

filtres CW 2600Hz-1500-1000-500-300-100hz BW plus 4 filtres de pic CW appliqués après 100Hz BW pour obtenir une filtration totale 20Hz BW

Réduction du bruit 10 niveaux

Blanker de bruit 10 Leves

Sélections de bande programmables: sélectionnable jusqu'à 20 souvenirs qui peuvent être appelés rapides 180-199

tx:

DDS AD9957 avec horloge 368.64 MHz

{ AD Microphone ADC 48KHz @ 16bit Sélectable Gain -12DB A + 12DB

Entrée et paddle de la clé pour CW (iambic a e b iambic selectable) opération)

puissance de sortie 5W minutes de 160m à 6m, 8 W de la pointe de sortie @ 14MHz

Connecteur de sortie PTT pour guider les amplificateurs externes

Général:

Tous les composants programmables (ARM RX, ARM TX, Flash pour FPGA, MicroControllero Interface utilisateur et le contrôleur USB) sont la mise à jour du micrologiciel

Cat Cat Control Interface USB avec FTDI Regulator

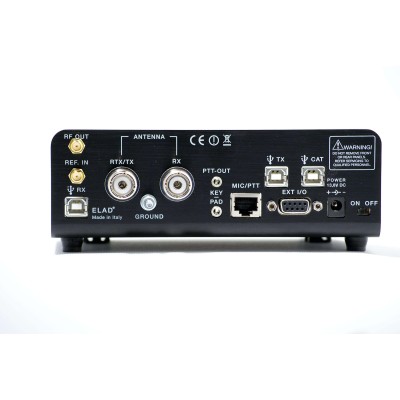

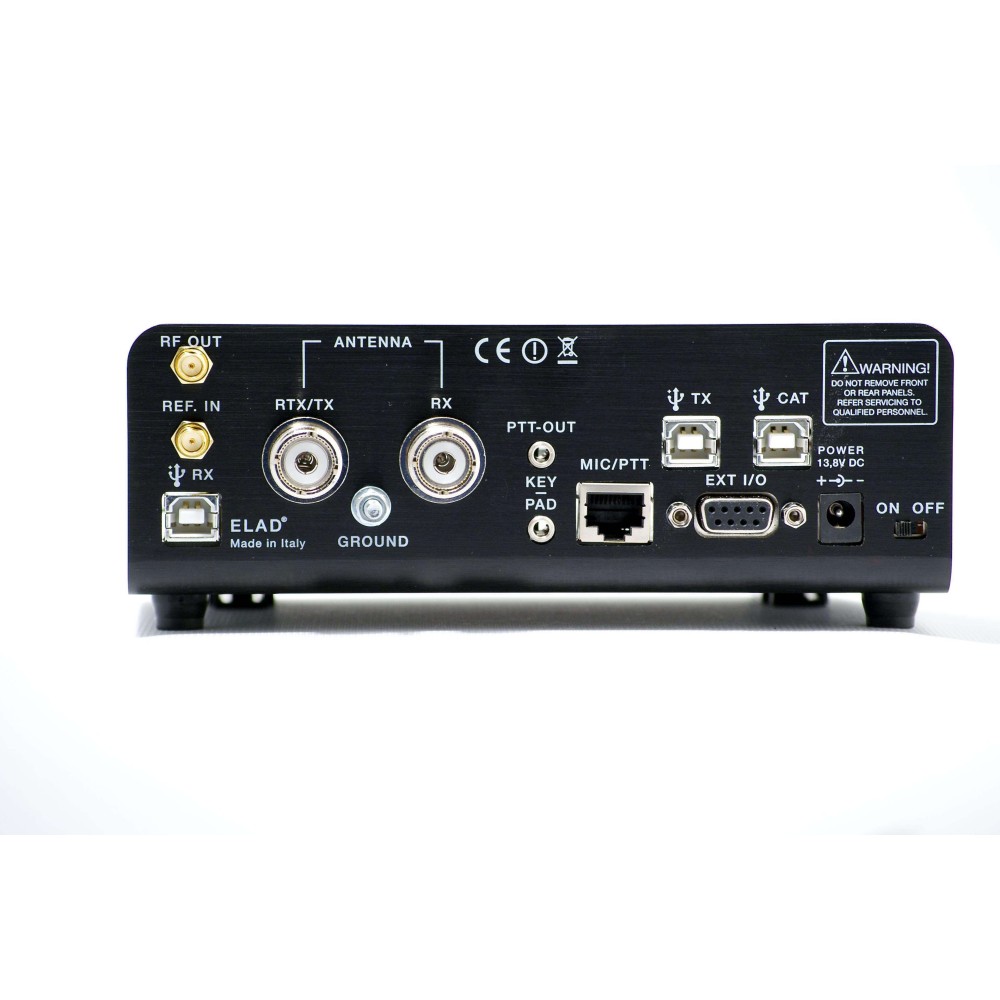

Connecteurs d'antenne: RTX SO-239, RX SO-239

Exit du moniteur: 0dbm SMA à utiliser comme équipement de test permettant une utilisation comme générateur RF numérique

RCB RGB programmable, selon la fonction, il peut modifier la couleur (Rx, Tx, la télécommande du PC)

10MHz Connecteur d'entrée Référence: SMA

Alimentation: 2,1 millimètres Spina CC 13.8VDC RX Consommation 500mA TIP (13.8V) TX: TBD

Dimensions: 180 mm witdh (7,00 ")

Poids: 1,2 kg (2,4 £), 2,2 kg Pack de livraison (4,85 lb)

Opération en mode PC avec des spécifications du logiciel FDM-SW2 mis à jour le 6 juin 2014

jusqu'à 9 combinaison de récepteurs simultanés (1 sur une fréquence centrale autonome, 4 FDM-SW2 dans le punch du canal 192 kHz et 4 dans le deuxième canal 192 kHz

Chaque récepteur FDM-SW2 a un canal audio dédié et un chat dédié à utiliser par des applications externes avec des portes de série visrtuales et des câbles audio virtuels

Configuration sélectionnable de 192KHz à Bandz 6MHz DDC Bandwidth (192,384,768,1546.3072,6144ksps) 2 canaux 192ksps, 2 canaux 384ksps

Rx et Tx Opération en mode Split: VFO A RX tandis que VFO B utilisé pour TX (avec FDM-SW2 Fonction Cliquez pour modifier la fréquence TX)

Gestion de l'intégration CW de l'écumeur (vue DX Spot et capacité de symonia)

Carte audio de modulation directement numérique via USB basé sur le chipset numérique CMEDIA interfacé avec le microcontrôleur mobile Arma et DDS
