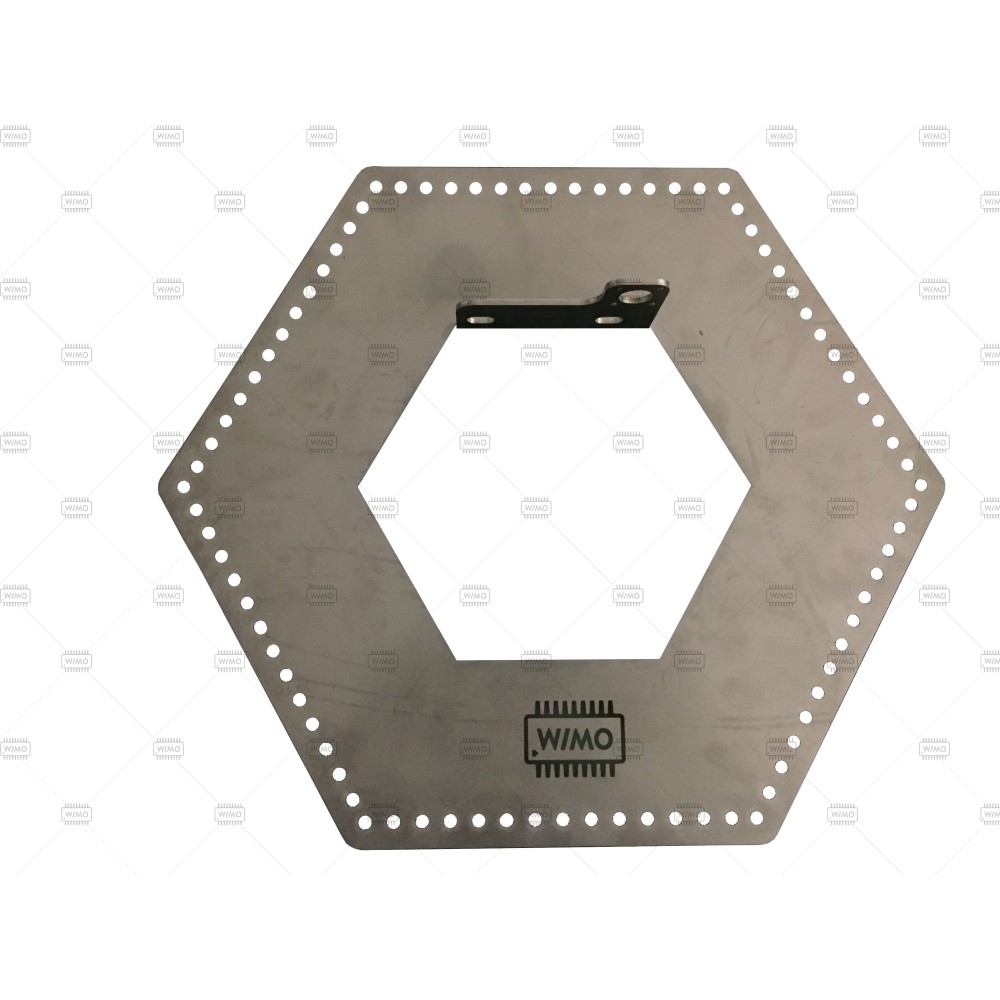

Plaque radiale pour les antennes verticales

• 84 RADIALS
• 3 mm en acier inoxydable
• Largeur interne maximale 170 mm
• Taille externe max de taille externe. 400mm
• ca. 2 kg de poids

Les performances d'une antenne verticale dépendent largement de la qualité du contrepoids. Cette qualité est déterminée par le type, le nombre et la longueur des radiaux. En termes simples, ici vaut ce qui suit: "Beaucoup aide beaucoup", plus il y a, plus il est long, mieux c'est. Mais comment amener de nombreux fils à un point de masse commun de l'antenne? Une plaque radiale est utilisée ici. {

La plaque radiale Wimo a été conçue par des concurrents experts qui utilisent souvent des carrés verticaux et 4 carrés dans la course et connaissent les exigences d'un tel système. La plaque radiale est en acier inoxydable de 3 mm d'épaisseur et offre 84 trous pour relier les radiaux. Bien que l'acier inoxydable n'offre pas la meilleure conductivité d'un point de vue électrique, ce matériau représente le meilleur compromis entre la stabilité, la résistance aux agents atmosphériques et les propriétés électriques. Le cuivre ou le laiton ne serait pas une bonne solution à moyen ou à long terme, surtout s'ils sont utilisés sur ou dans de l'eau salée. {

Un support d'assemblage vertical sur la plaque radiale est utilisé pour bloquer mécaniquement la plaque sur le sol ou le radiateur. Le trou au milieu offre un espace pour les tubes jusqu'à 170 mm d'épaisseur, les trous du coin permettent l'utilisation d'un support en forme de U avec une largeur de 50 ou 60 mm. De plus, il existe un réceptacle pour un buisson à bride coaxial auquel une ligne électrique peut être montée mécaniquement. L'alimentation comprend 20 ensembles de vis avec des tranches élastiques et des disques de grattage, vous pouvez donc commencer immédiatement. D'autres ensembles de vis, supports UC, etc. Ils sont disponibles en option. La plaque radiale indestructible Wimo a un diamètre maximal d'env. 40 cm et pèse environ. 2 kg
