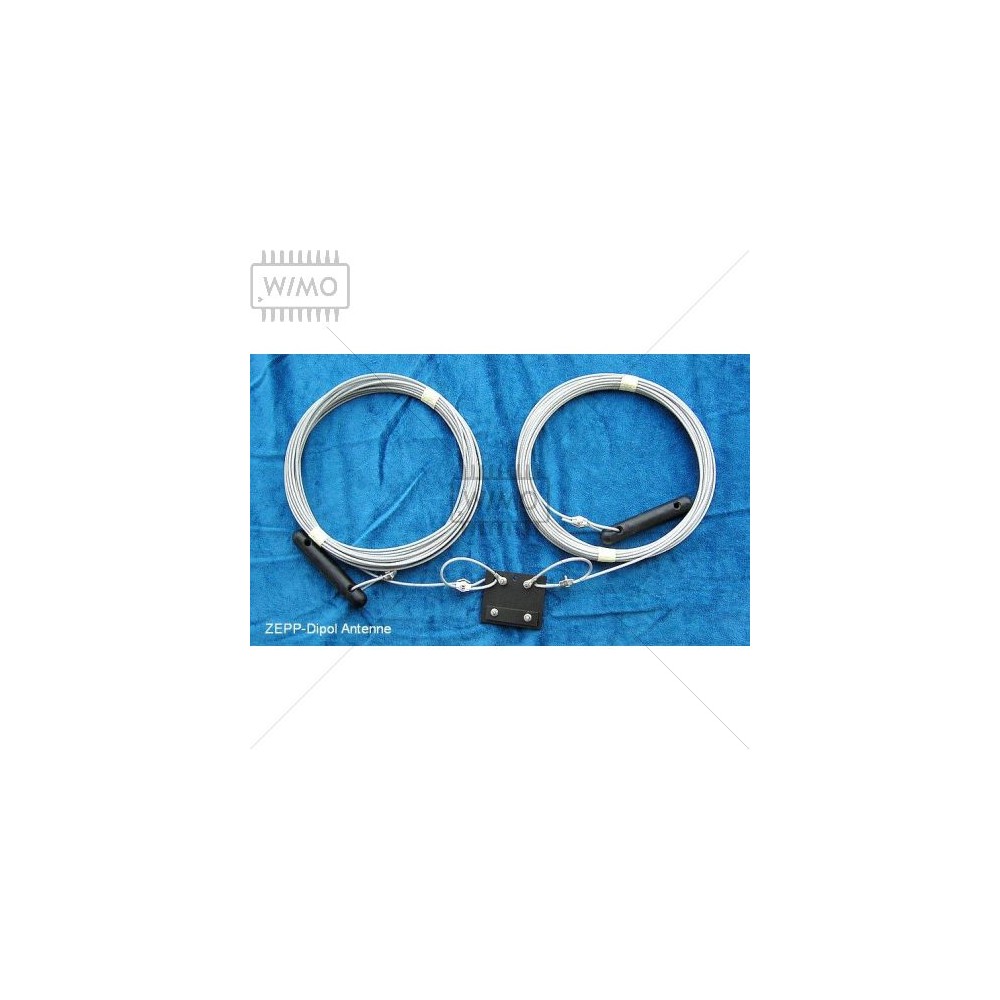

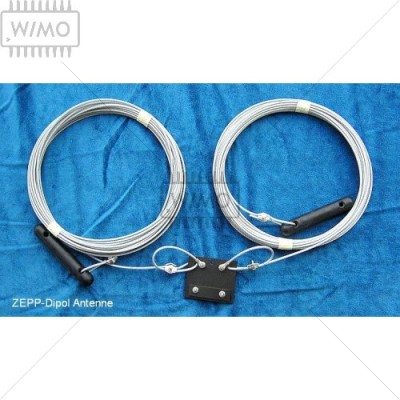

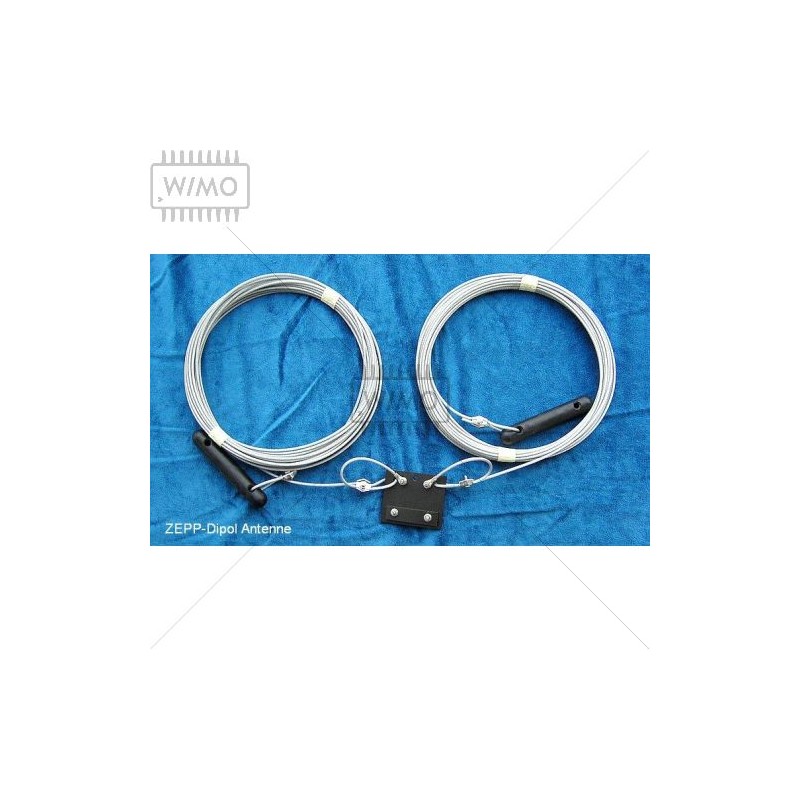

Antenne Zepp de 80m à 10m

L'antenne Zepp est une antenne multiband à ondes courtes. Cette forme d'antenne est construite avec un radiateur λ / 2 et une ligne de transformation λ / 4. Par conséquent, cette antenne est un radiateur semi-plus pour la bande basse et résonante sur les bandes harmoniques les plus élevées.  {

La construction traditionnelle de cette antenne a utilisé le parallèle pour la ligne de transformation, qui a agi comme un transformateur Lecher. Mais il est tout aussi possible de construire cette antenne avec un transformateur de ligne coaxiale qui se traduit par une antenne efficace et fine rigide avec les exigences des petits espaces. Surtout, grâce à la conception fine alimentée, cette antenne est beaucoup plus facile à installer et à utiliser spontanément, comme dans un lieu de vacances ou pendant les opérations d'urgence.  {

L'antenne Zepp offerte par Wimo est de 22,8 millions au total, où 15,2 millions est le radiateur, et 7,6 m, le transformateur de ligne ne rayonne pas. L'envoi est un transformateur 1: Unun 1, qui vous permet d'utiliser toute longueur de câble coaxiale sans influencer la ligne de transfert. Ce design moderne diffère de l'antenne Zepp traditionnelle, où la ligne électrique TNNAFORMING n'a pas pu être modifiée en longueur. L'antenne nécessite un accordeur.  {

Selon les conditions locales Zepp, l'antenne peut être installée sur un escalier ou sous forme angulaire. La hauteur du sol est (entre autres) importante pour le motif rayonnant. Une antenne basse et horizontale est bonne pour le rayonnement à coin élevé, bon pour les distances locales jusqu'à 400 km. Une installation de partie verticale et supérieure sur Terre est bonne pour un coin de décollage bas et de longues distances.  {

inclus dans l'expédition est un isolant à la fin du rayonnant du fil. L'antenne a Amax. Tente en puissance de 500W SSB. {

La longueur totale est de 22,8, le poids est de 1 kg. {

Connecteurs sur celui: Femme Pl. {

Spécifications techniques

• {
• Type d'antenne Antenne omnidirectionnelle {
• Conception de l'antenne Antenne Zepp {
• Mono / Multibanda Multibanda {
• Puissance maximale [w] 1500 W
• Impedance (ω) 50 ohm
• Longueur [M] 42 M
• Bands pris en charge 10 m
• 15 m
• 20 m
• 40 m
• 60 m
• 80 m
• Connexion PL Socket
• poids (kg] 1,00 kg
