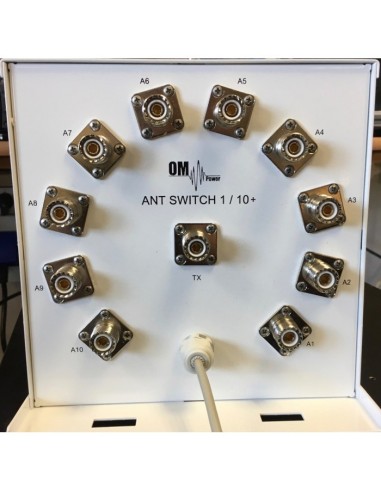

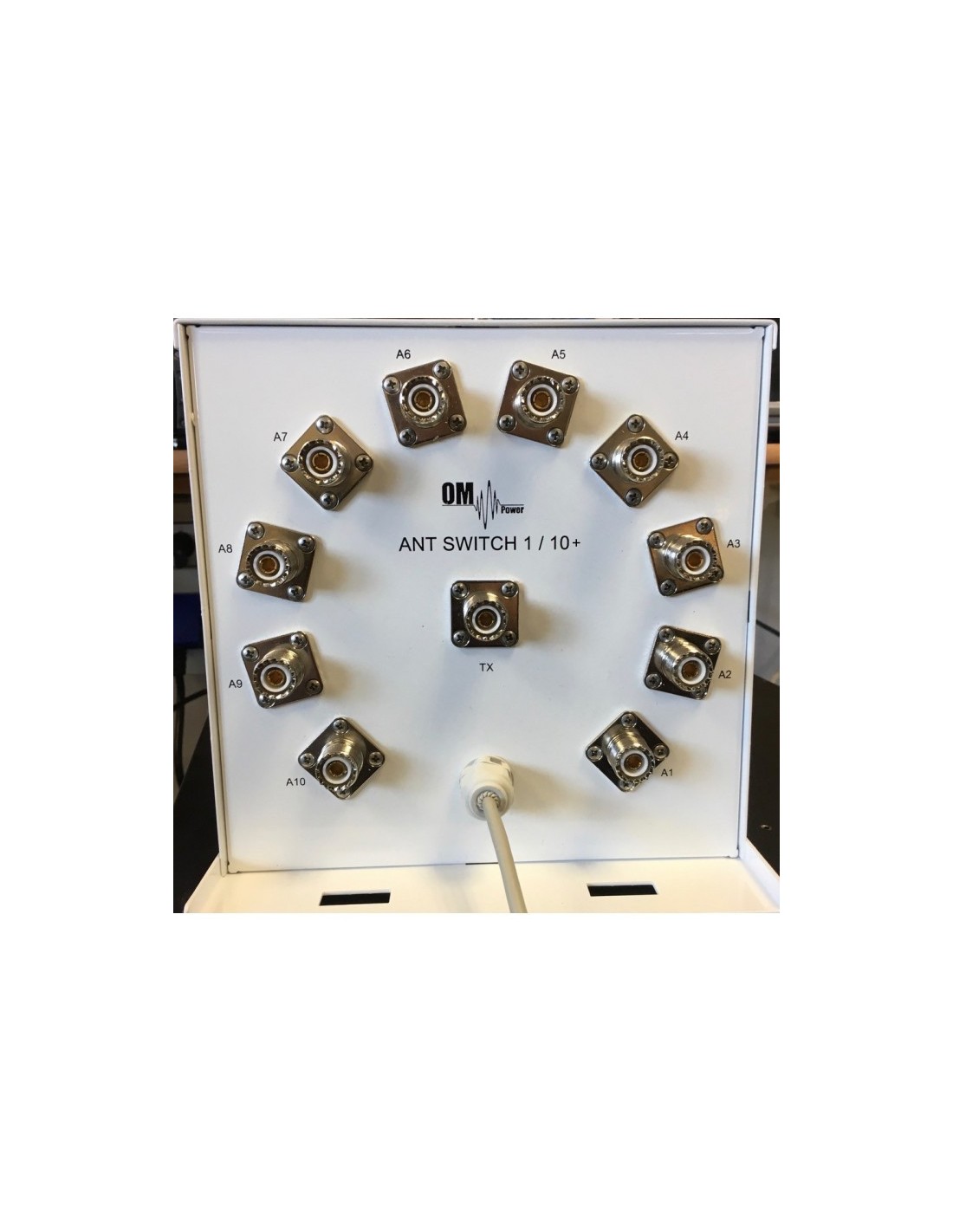

Commutateur d'antenne Om Power OM SW 1/10+

Commutateur d'antenne Om Power OM SW 1/10+

Spécifications

Plage de fréquence : 1,7 à 54 MHz

Impédance caractéristique : 50 ohms

Nombre de ports radio : 1

Nombre de ports d'antenne : 10

Tension d'alimentation : +12 à +15 V CC

Sélection du port : code BCD

Consommation : max. 100 mA

Connecteurs : SO239 (type N sur demande)

SWR : (dépend du port sélectionné – dans le pire des cas)

 1,8 MHz : < 1h00 : 1

 14 MHz : < 1.02 : 1

28 MHz : < 1.04 : 1

50 MHz : < 1,08 : 1

Isolation : (dépend des ports – dans le pire des cas)

 1,8 MHz : > 90 dB

 14 MHz : > 95 dB

28 MHz : > 90 dB

50 MHz : > 80 dB

Perte d'insertion : (typique)

 1,8 MHz < 0,00 dB

 14 MHz < 0,01 dB

 28 MHz < 0,04 dB

50 MHz < 0,05 dB

Puissance nominale : (dépend du SWR de l'antenne)

jusqu'à 30 MHz

ROS <1,2 :1....... < 5 KW

ROS <1,5 : 1 ........... < 4 KW

ROS < 2 : 1 .............. &Lt ; 3 KW

ROS < 3 : 1 .............. &Lt ; 2 KW

50 MHz

ROS <1,2 :1....... < 3 KW

ROS <1,5 : 1 ........... < 2,5 KW

ROS < 2 : 1 .............. &Lt ; 2 KW

ROS < 3 : 1 .............. &Lt ; 1,5 KW

Plage de température de fonctionnement : -30 à +60 °C

Dimensions : L 210 mm x H 120 mm x P 210 mm

Dimensions : (8,27") x (4,7") x (8,27")

Poids : 1,56 kg (3,44 lb)

Télécharger : Manuel d'instructions FR
