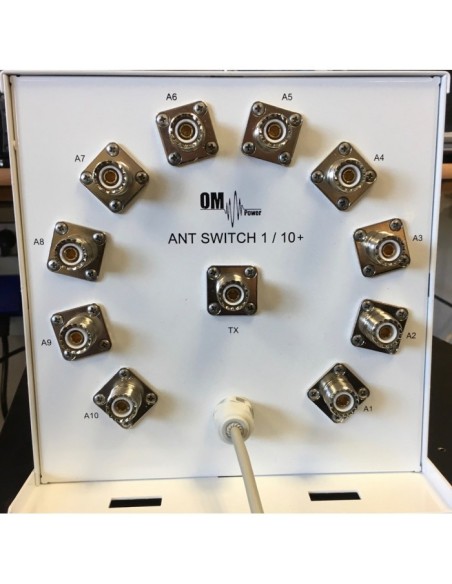

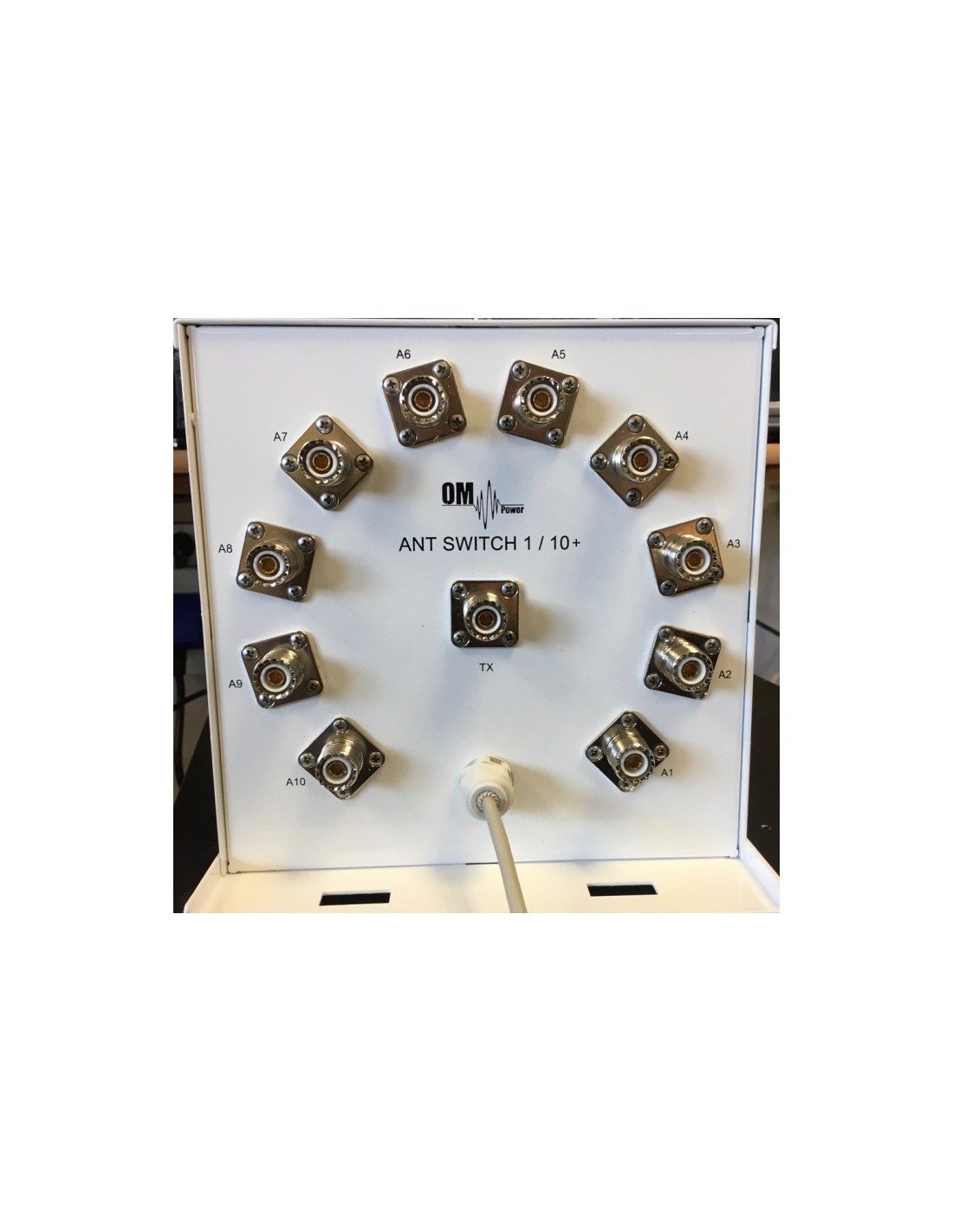

OM Power Mishing Antena OM SW 1/10+

OM Power Ama SW 1/10+

Especificaciones

Rango de frecuencia: 1.7 - 54 MHz

Impedancia característica: 50 ohm

Número de puertas de radio: 1

Número de puertas de antena: 10

Voltaje de potencia: de +12 a +15 V CC

Selección de puerta: código BCD

Consumo: Max. 100mA

conectores: SO239 (tipo N a pedido)

SWR: (depende de la puerta seleccionada, el peor de los casos)

1.8 MHz: & lt; 1.00: 1

14 MHz: & lt; 1.02: 1

28 MHz: & lt; 1.04: 1

50 MHz: & lt; 1.08: 1

aislamiento: (depende de las puertas - el peor de los casos)

1.8 MHz: & gt; 90 dB

14 MHz: & gt; 95 dB

28 MHz: & gt; 90 dB

50 MHz: & gt; 80 dB

Pérdida de inserción: (típica)

1.8 MHz & lt; 0.00 dB

14 MHz & lt; 0.01 dB

28 MHz & lt; 0.04 dB

50 MHz & lt; 0.05 dB

potencia nominal: (depende de la antena C

hasta 30 MHz

ros & lt; 1.2: 1 ................... & lt; 5 kW

ros & lt; 1.5: 1 ........... & lt; 4 kW

ros & lt; 2: 1 ............. & lt; 3 kW

ros & lt; 3: 1 ............. & lt; 2 kW

50mHz

ros & lt; 1.2: 1 ................... & lt; 3 kW

ros & lt; 1.5: 1 ........... & lt; 2.5 kW

ros & lt; 2: 1 ............. & lt; 2 kW

ros & lt; 3: 1 ............. & lt; 1,5 kW

Intervalo de temperatura de funcionamiento: de -30 a +60 ° C

Dimensiones: L 210 mm x a 120 mm x P 210 mm

Dimensiones: (8.27 ") x (4.7") x (8.27 ")

peso: 1.56 kg (3.44 libras)

Descargar: Manual de instrucciones en
